基础选项

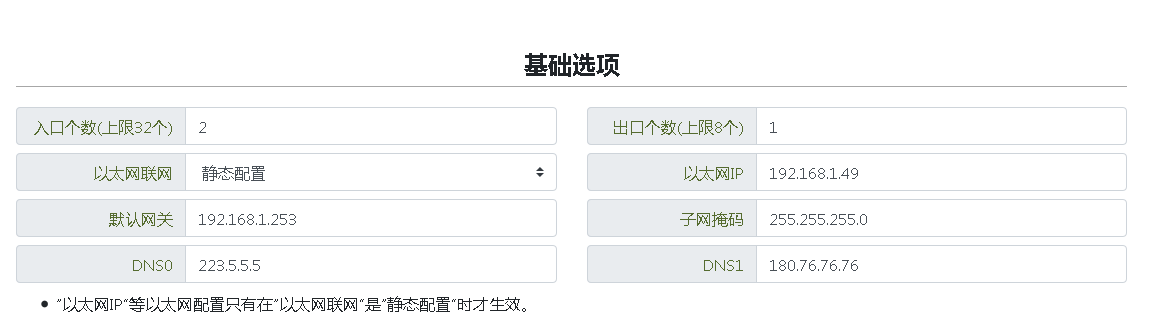

上图是基础选项的截图，可以看到它提供了多个选项，以允许用户对入口、出口数量进行配置，以及以太网卡进行配置。 入口数量存在上限32，出口数据出存在上限8，入口数量最少为1，出口数量最少为0（也就是没有出口）。

以太网联网存在两个模式，一个是静态模式，一个DHCP模式。前者系统将使用用户手工指定的一组网络参数来设置网络， 后者设备将使用DHCP协议来设置网络参数。随模式之后提供的一组网络参数设置选项，只在静态模式下生效。

网络相关的参数需要“重启设备”后方可生效，而出入口数量的设置，在“重启应用”后即可生效。

零号入口选项

零号入口就是串口，对于本设备来说，只有一个特殊的入口——串口，它被设备指定为零号入口，它的参数配置将与其它入口的配置不同， 故单独拿出来在此处单独配置。

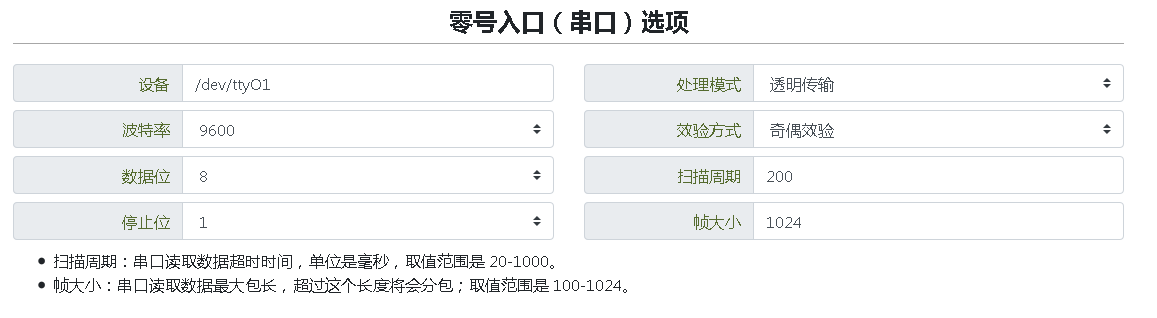

对比上图，我们可以看到，串口设备路径是 /dev/ttyO1 ，该路径是确定的，不需要也不能更改。其它相关的参数都可以更改， 只要在通信的过程匹配就可以。

在串口数据输入的过程中，设备支持3种类型的数据处理。“透明传输”，此时设备不对数据做任何转换或处理，它简单地把数据收入并缓存， 在后面的出口处理过程再读出数据，写入相应的出口。“Mobus Master RTU to TCP 互转”，此时设备假设与串口相连接的是一个 Modbus Master 协议， 因为出口都是TCP端口，所以在写入网络的之前，设备会将RTU协议改写成TCP协议。“Mobus Slave RTU to TCP 互转”， 此时设备假设与串口相连接的是一个 Modbus Slave 协议，同样的设备也会将RTU协议改写成TCP协议。两个跟 Modbus 相关的类型， 在收到回复数据时，同时也会进行反方向的处理和转换。如果想实现“Modbus RTU over TCP”的效果，直接使用透明传输即可。

在此处需要特别说明的两个参数是“扫描周期”和“帧大小”。在串口处理过程中，设备通过时间和尺寸两个维度上分隔数据。 所谓扫描同期就是指该时间内到达的数据作为一帧处理，而帧大小则说明超过此尺寸的数据将被分隔成两个帧。

零号入口设置的选项在“重启应用”后生效。
